|
| 品牌 | 三菱 |
| 貨號 | pp |
| 用途 | 塑料制品 |
| 牌號 | 4300J |
| 型號 | 4300J |
| 品名 | PP |
| 生產(chǎn)企業(yè) | 三菱 |
| 特性級別 | 標準級|||高強度|||高流動|||高光澤||| |
| 加工級別 | 注塑級||| |
| 包裝規(guī)格 | 25/KG |

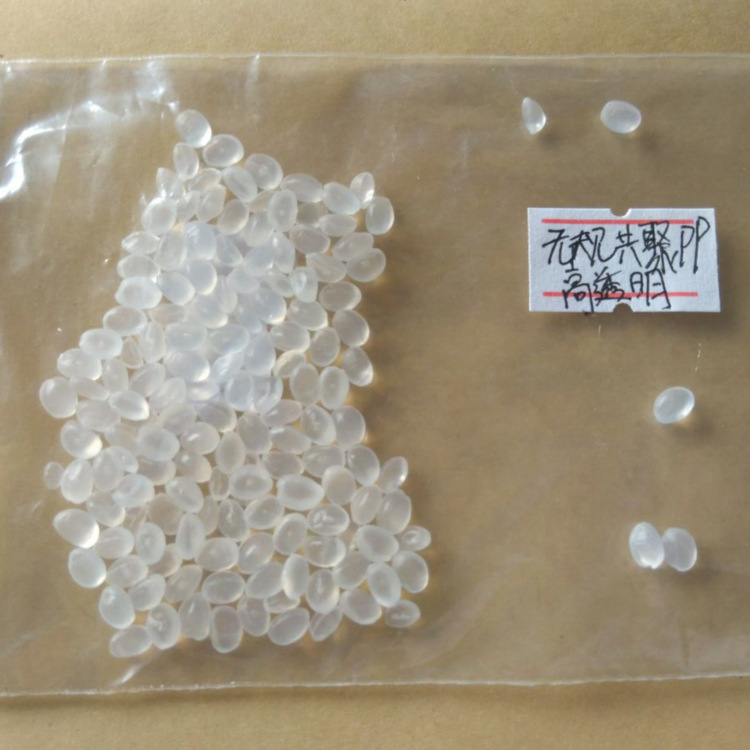

| 外形尺寸 | 顆粒 |
| 用途級別 | 通用級||| |
| 是否進口 | 是 |
| 性能項目 | 試驗條件[狀態(tài)] | 測試方法 | 測試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 基本性能 | 熔體流動速率 |
|
|
5.0 |
|
注塑機選用：對注塑機的選用沒有特殊要求。由于PP具有高結(jié)晶性，需采用注射壓力較高及可多段控制的電腦注塑機。鎖模力一般按3800t/㎡來確定，注射量20%-85%即可。
干燥處理：如果儲存適當則不需要干燥處理。
熔化溫度：PP的熔點為160-175℃，分解溫度為350℃，但在注射加工時溫度設(shè)定不能超過275℃。熔融段溫度*在240℃。
模具溫度：模具溫度50-90℃，對于尺寸要求較高的用高模溫，型芯溫度比型腔溫度低5℃以上。
注射壓力：采用較高注射壓力（1500-1800bar）和保壓壓力（約為注射壓力的80%）。大概在全行程的95%時轉(zhuǎn)保壓，用較長的保壓時間。
注射速度：為減少內(nèi)應(yīng)力及變形，應(yīng)選擇高速注射，但有些等級的PP和模具不適用（出現(xiàn)氣泡、氣紋）。如刻有花紋的表面出現(xiàn)由澆口擴散的明暗相間條紋，則要用低速注射和較高模溫。
